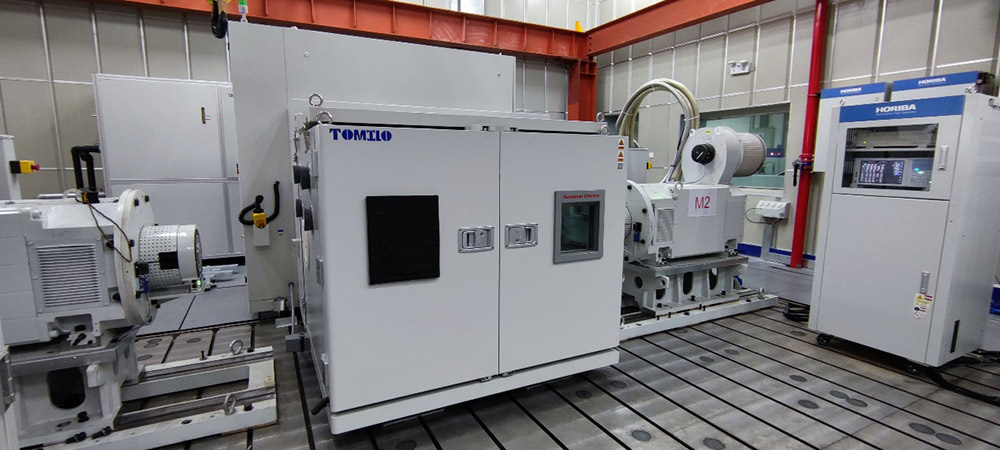

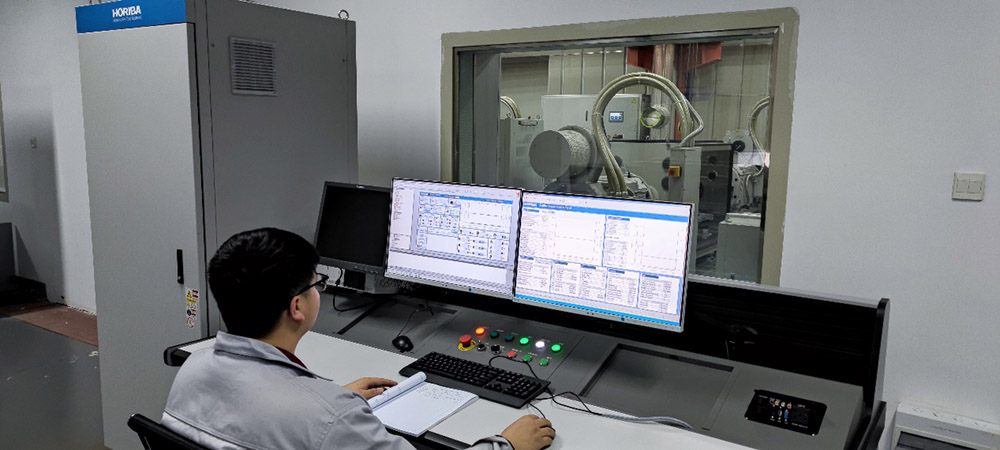

新能源动力系统正沿着高转速、高动态和高度集成方向发展，三合一、四合一，以及多合一电驱动总成产品如雨后春笋般涌出，其中不少产品已装车使用。为满足市场对此类产品较大的性能开发与耐久测试的需求，中汽研汽车检验中心（宁波）有限公司新上了3套HORIBA双电机电驱动总成测试台架，目前已调试完毕并正式投入使用。

覆盖测试标准能力：

GB/T 18488.1-2015 电动汽车用驱动电机系统 第1部分：技术条件

GB/T 18488.2-2015 电动汽车用驱动电机系统 第2部分：试验方法

GB/T 29307-2012 电动汽车用驱动电机系统可靠性试验方法

T/CSAE 143－2020 电动汽车一体化电驱动总成测评规范

T/CSAE 144－2020 电动汽车用驱动电机系统及电驱动总成能效等级和试验方法

测试验证内容：

一般性测试：外观及质量、冷却回路密封性能、腔体密封性能、耐电压性能、接地电阻测试等；

性能测试：性能匹配标定测试、转矩-转速特性、持续及峰值转矩功率、效率MAP测试、差速可靠性试验、动态密封试验、拖拽力矩测试等；

安全性：温升测试、超速测试、主动/被动放电测试、高低压过压保护测试、过流保护测试、短路保护测试等；

环境适应性测试：高低温贮存测试、高低温工作测试、恒定及循环湿热测试、阶梯温度测试等；

耐久性测试：带载功率温度循环耐久测试、高温运行耐久测试、特定工况耐久测试等。

设备技术参数：

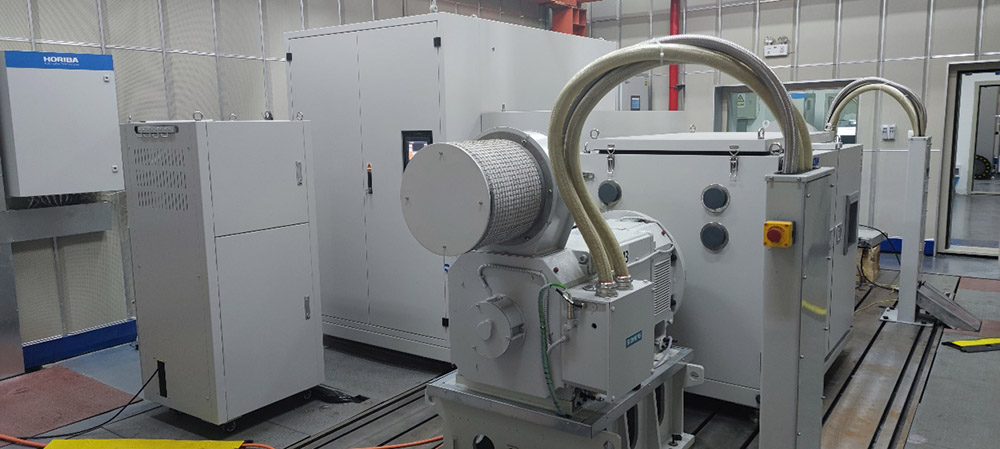

测功机参数：3300rpm/2961Nm/310kW

电池模拟器1：1000VDC/600A/300kW

电池模拟器2：1000VDC/1000A/500kW

水冷系统温度：-40-100℃

水冷系统流量：2-40L/min

环境仓温度范围：-50℃-150℃

环境仓湿度范围：10-98%RH

环境仓升降温速率：6K/min

其它测量仪器设备：

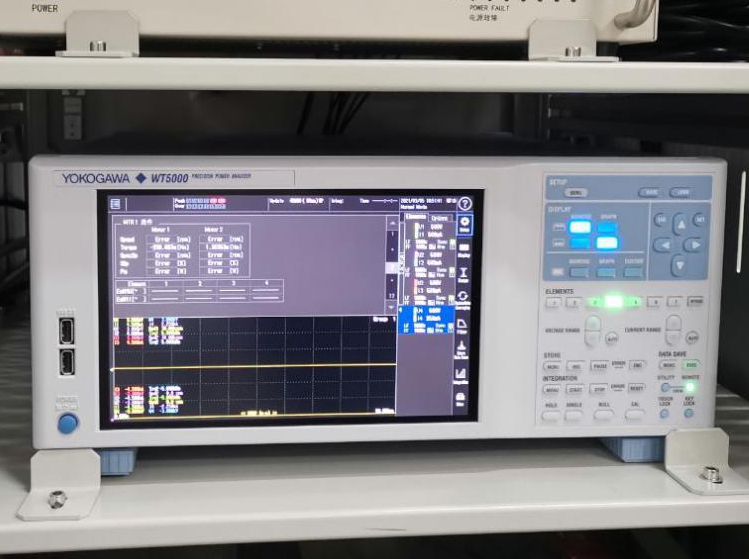

功率分析仪（横河WT5000）

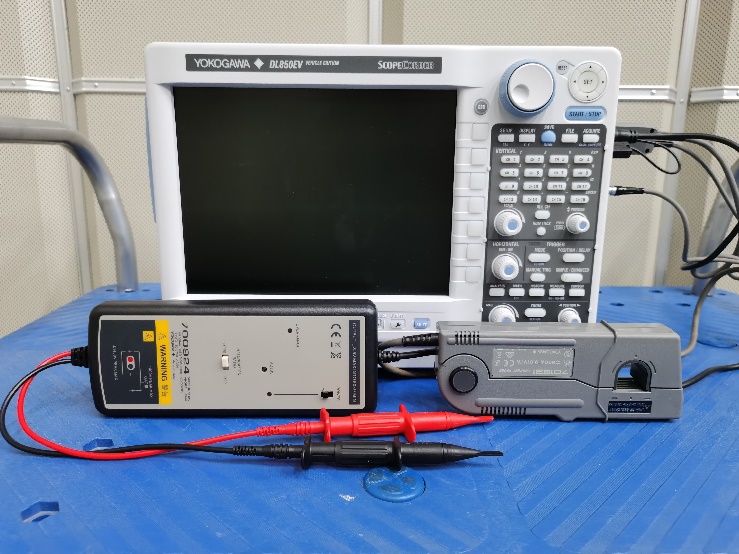

示波记录仪（横河 DL850EV）

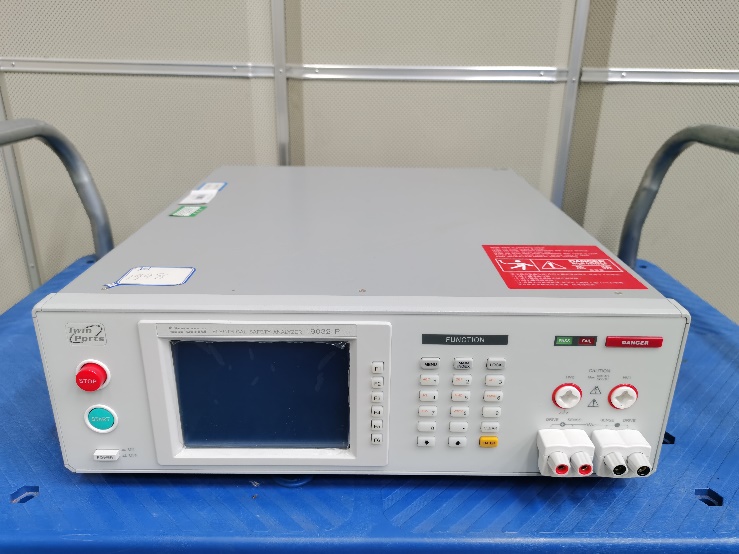

工频耐压仪（致茂19032-P）

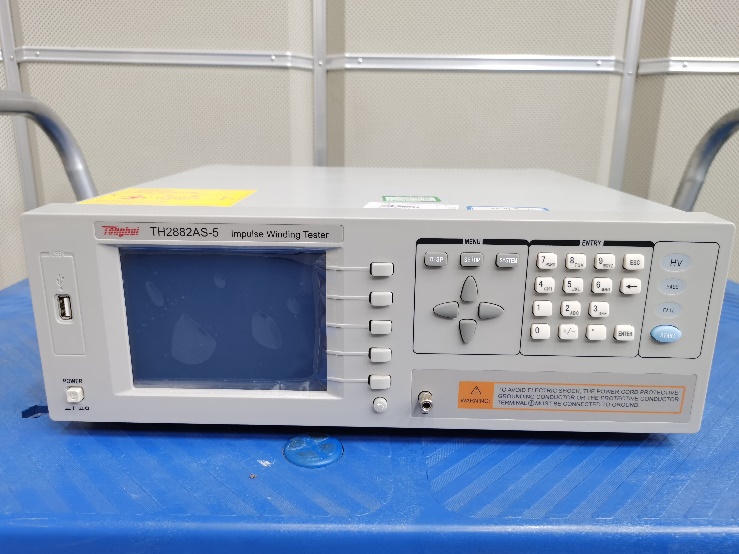

匝间冲击耐压仪（同惠 TH2882AS-5）

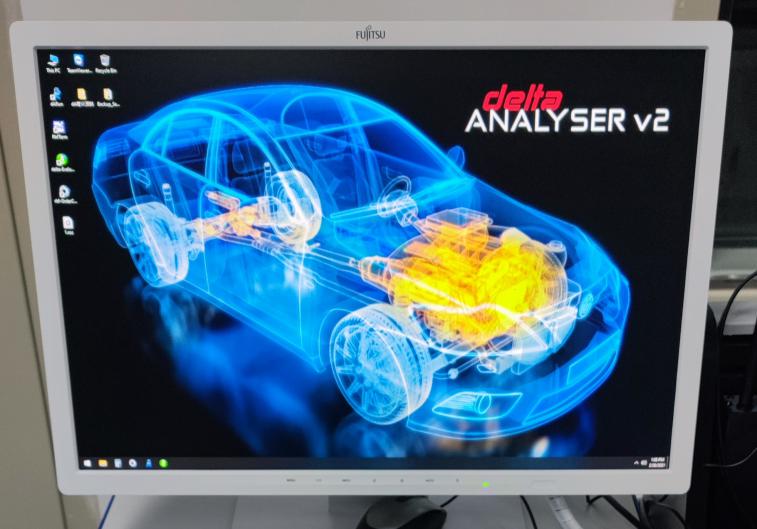

早期故障分析仪（delta ANALYSER V2）

今年下半年，将启动将两台双电机台架组合成四电机台架的升级改造工作，可根据试验需求，即可以拆成两台双电机台架进行电驱动总成测试，又能够组合成四电机台架进行整车级电驱动系统测试，尽请期待！
